　　在Matlab中启动Simulink的方法是：

　　①在Matlab的桌面环境中单击工具按钮；

　　②在命令窗口中输入Simulink指令。

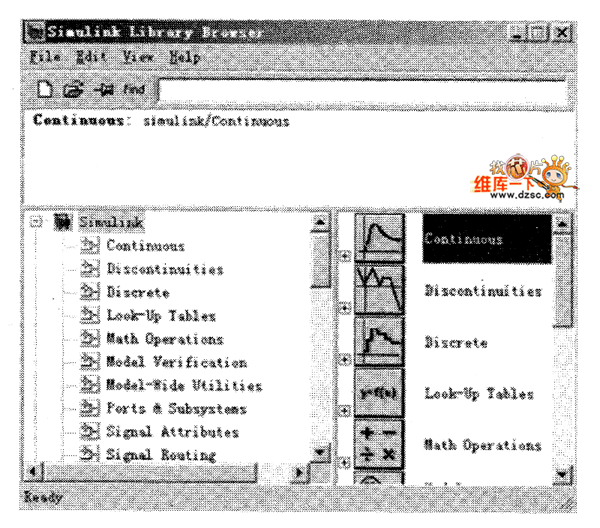

　　Simulink启动后首先出现的是Simulink库浏览器（Simulink Library Browser），如图1所示。

　　图1 Simulink库浏览器

　　图1显示的就是Simulink库浏览器，分为两栏，左边为库名列表，右边为左边选定库的相应库中的模型列表。在RFID仿真中，经常用到的库有Simulink、communication、DSP、fixed-point等。用户在左边窗口中选定不同的模块库，右边子窗口中显示的内容就会发生相应的变化，显示当前选中的模块库中的子库或者模块。

　　下面以RFID系统常用的一种信道编码——Manchester编码为例来说明本文采用的仿真步骤。

　　①单击库浏览器上面的新建文件图标。

　　②单击库浏览器左边栏中的communicationsblockset左边的十字，展开该库，单击comm source子库，在左边的模块栏中选择benoullibinarygenerator（伯努利二进制数产生器）模块，并将其拖动到新建的文件工作区中。

　　③用同样的方法将pulse generator模块、relational operator模块、data type conversion模块、Scope模块放到工作区中。

　　④双击某一个模块就可以设置该模块的属性。设置relational operator模块的比较关系为“不等于”，设置scope模块的显示波形个数为2。

　　⑤将各模块连接起来。首先将模块窗口中的各个模块的位置进行调整，使需要连接的各个模块之间的级联关系清晰易懂，然后将各个图形连接起来。最终结果如图2所示。

　　图2 仿真模型

　　⑥设置仿真模块的仿真时间。单击菜单上的simulation→simulation parameter，在打开的对话框中设置仿真时间为10秒钟。

　　⑦单击工具栏上的运行按钮开始仿真程序。

　　⑧仿真结束后，双击打开示波器查看波形，波形图如图3所示。

　　图3 仿真波形

　　在图3中，上图是原始波形，下图是Manchester编码后的波形。由此可以看出，利用Simulink进行动态系统的仿真非常简洁方便，所得的结果也非常直观。

　　⑨在实际的系统仿真中，为了达到更好的仿真效果，需要设置仿真参数。
